TUJUAN PENGUJIAN

• Untuk membandingkan unjuk kerja dan efisiensi masing - masing panel kolektor.
• Untuk mengetahui perbedaan temperatur tertinggi yang dicapai oleh masing - masing kolektor.
• Untuk mengetahui panas (BTU) yang dihasilkan oleh masing - masing panel kolektor.

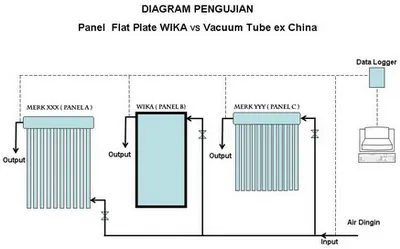

METODA PENGUJIAN

• pengukuran dilakukan dengan waktu bersamaan
• Pengukuran Temperatur menggunakan data logger
• Titik pengukuran temperatur pada input (T1) dan output (T2)
• Flow Rate air input sama : 0,5 Liter/Menit ( 210 Litres / day )
• Lama pengukuran 10 Hari
• Waktu Pengukuran : 09.00 - 16.00 WIB
• Interval Data : 15 Menit
• Rumus energi yang dihasilkan ( Kwh/BTU ): (Q=M.cp.T)

SPESIFIKASI PANEL KOLEKTOR

Panel A

• Tipe : Vacum tube transition Heat Pipe 10 alur
• Luas : 885 x 1970 = 1.75 m2

Panel B

• Tipe : Flat plate with tube & alumunium fin 8 alur
• Luas : 990 x 1990 = 1.97 m2

Panel C

• Tipe : Vacum evacuated tubular with tube & alumunium fin 12 alur
• Luas = 760 x 1600 = 1.22 m2

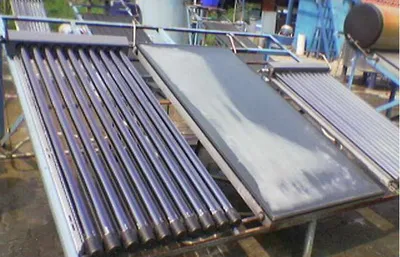

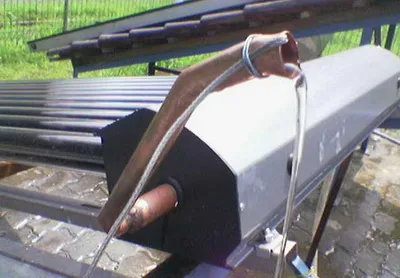

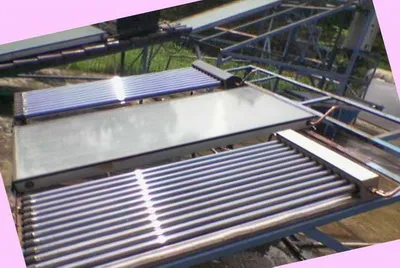

FOTO PENGUJIAN

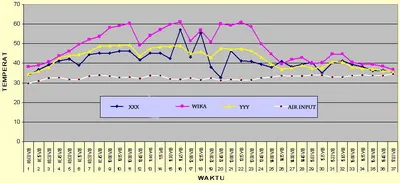

GRAFIK PERBANDINGAN TEMPERATUR

FLOW = 0.5 Liter / Menit = 210 Liter / day

Tanggal uji 14 Pebruari 2007

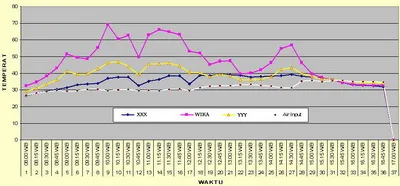

GRAFIK PERBANDINGAN TEMPERATUR

FLOW = 0.5 Liter / menit = 210 Liter / day

Tanggal uji 26 Februari 2007

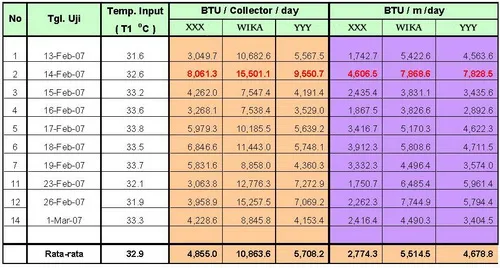

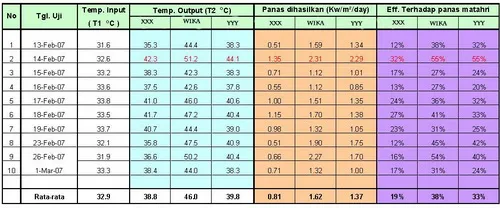

DATA RATA - RATA PENGUJIAN KOLEKTOR

Flow = 0.5 liter / menit

= 0.21 m3 / day

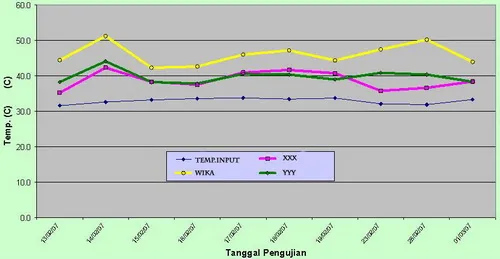

GRAFIK PERBANDINGAN TEMPERATUR RATA - RATA PER HARI

Flow = 0.5 L/m = 210 L/day

DATA BTU YANG DIHASILKAN SETIAP PANEL KOLEKTOR

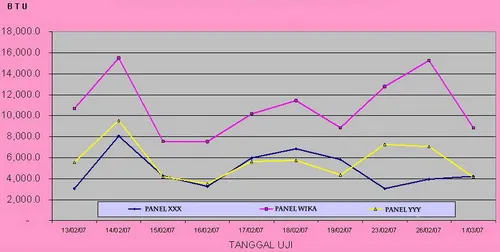

GRAFIK BTU / HARI / PANEL YANG DIHASILKAN

GRAFIK BTU / HARI / METER PERSEGI PANEL YANG DIHASILKAN

KESIMPULAN

BTU yang dihasilkan :

• Panel B :
• 15.501 (BTU/Collector)
• 7.868 (BTU/m2/day)

• Panel A :
  • 8.061 (BTU/Collector)
  • 4.606 (BTU/m2/day)
• Panel C :
  • 9.550 (BTU/Collector)
  • 7.828 (BTU/m2/day)
• Untuk daerah tropis yang banyak berawan ( seperti di Indonesia ) kinerja Kolektor Flat Plate lebih baik di banding dengan Vacum Tube.
• Vacum Tube diciptakan dan cocok untuk daerah subtropis yang tidak berawan.
